襄陽源創電氣公司生產的MNS型低壓抽出式成套開關設備為滿足工業生產技術發展的需求，汲取了國外MNS系列低壓開關柜設計方案的優勢，并加以改進，研發出了一款新型低壓開關柜，這種MNS型低壓開關柜適用各種水泥廠、化工廠、冶金、煤炭行業、供電、配電的需要，能廣泛用于發電廠、變電站、工礦企業、大樓賓館、市政建設等各種低壓配電系統。
    結構特點：
    1. MNS型低壓開關柜框架為組合式結構，基本骨架由C型鋼材組裝而成。柜架的全部結構件經過鍍鋅處理，通過8.8級六角螺栓堅固連接成基本柜架，加上門、隔板、安裝支架以及母線功能單元等部件組裝成完整的開關柜。開關柜內部尺寸、零部件尺寸、隔室尺寸均按照模數化（E=25mm）變化。
     2. MNS型低壓開關柜的每一個柜體分隔為三個室，即水平母線室（在柜后部），抽屜小室（在柜前部），電纜室（在柜下部或柜前右邊）。室與室之間用鋼板或高強度阻燃塑料功能板相互隔開，上下層抽屜之間有帶通風孔的金屬板隔離，以有效防止開關元件因故障引起的飛弧或母線與其它線路短路造成的事故。
     3. MNS型低壓開關柜的結構設計可滿足各種進出線方案要求：上進上出、上進下出、下進上出、下進下出。
     4. 設計緊湊：以較小的空間容納較多的功能單元。
     5. 結構件通用性強、組裝靈活，以E=25mm為模數，結構及抽出式單元可以任意組合，以滿足系統設計的需要
     6. 母線用高強度阻燃型、高絕緣強度的塑料功能板保護，具有抗故障電弧性能，使運行維修安全可靠
     7. 各種大小抽屜的機械聯鎖機構符合標準規定，有連接、試驗、分離三個明顯的位置，安全可靠。
     8.采用標準模塊設計:分別可組成保護、操作、轉換、控制、調節、測定、指示等標準單元，可以根據要求任意組裝。
     9. 采用高強度阻燃型工程塑料，有效加強了防護安全性能。
    10. 通用化、標準化程度高，裝配方便。具有可靠的質量保證。
    11. 柜體可按工作環境的不同要求選用相誚的防護等級。
    12. 設備保護連續性和可靠性

     電動機控制中心柜(MCC)：

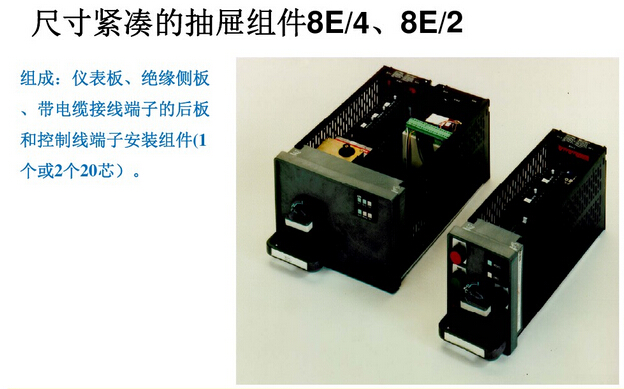

     由大小抽屜組裝而成，各回路主開關采用高分斷塑殼斷路器或旋轉式帶熔斷器的負荷開關。功能單元隔室的總高度為72E=1800mm。抽屜有五種標準尺寸，都是以8E(200mm)高度為基準： 8E/4 在8E高度空間組裝4個抽屜單元。 8E/2 在8E高度空間組裝2個抽屜單元。 8E 在8E高度空間組裝1個抽屜單元。  16E 在16E(400mm)高度空間組裝1個抽屜單元。 24E 在24E(600mm)高度空間組裝1個抽屜單元。  五種抽屜單元可在一個柜體中作單一組裝，也可作混合組裝。   MCC柜根據需要可組成單面操作柜或雙面操作柜，每一柜體又固定分隔成三個小室。即主母線室、電器室和電纜室。   每柜設有一塊阻燃型的高密度聚氨脂塑料功能板，安裝在主母線室與電器室之間，其作用為有效防止開關元件因故障引起的飛弧與母線之間短路造成的事故，采取了嚴密的隔離措施。  上下層抽屜之間都有帶通風孔的鍍鋅金屬底板相隔離，較小的8E/4、8E/2抽屜其四周均為阻燃型工程塑料件，故相臨回路之間有較強的絕緣隔離作用。  柜內采用了多種塑料組件以支撐帶電部份，這些組件要求是無鹵素的，并具有CT1300等級的防漏電性能。
    mns開關柜可配置二組主母線，安裝在開關柜的后部母線室，二組母線可分別安裝在柜后上部或下部。根據進線需要，上下二組母線可分別采用不同或相同截面的材料。二者既可單獨供電，也可并聯供電，也可用作后備電源。  配電母線(垂直母線)組裝在阻燃型塑料板中，既可防止電弧引起的放電，又能防止人體接觸，通過特殊的聯接件與主母線聯接。柜內設獨立的PE接地系統和N中性導體，二者貫穿整個裝置，安裝在柜底部及右側。各回路接地或接零都可就近聯接?？蚣芙Y(jié)構全部采用自攻螺釘聯接，具有較高的接地可靠性。  2.1.3 開關柜內的設備布置安全可靠、合理，符合性能要求，柜內留有足夠的空間便于電纜頭制作、連接及維護檢修。
    MNS開關柜提供可移動的起吊搬運吊環，以便于開關柜在運輸和安裝過程中搬運。
    MNS開關柜的外殼防護等級為IP30（或IP40）
    MNS開關柜 隔離：利用隔板將形狀柜劃分為幾個隔室，如母線隔室、電纜隔室、功能單元隔室，以滿足下述要求。 防止觸及鄰近功能單元的帶電部分。1. 限制事故電弧的擴大。2. 防止外界物體從一個隔室進入另一個隔室。

    MNS開關柜 隔室之間的開孔確保了斷路器在短路分斷時產生的氣體不影響臨近隔室的功能單元的正常工作。
    MNS開關柜隔板與保護接地導體可靠連接，隔板在受沖擊時的變形不影響其對帶電體的安全距離。
    MNS開關柜功能單元隔室中的隔板不因短路分斷時所產生的電弧或游離氣體所產生的壓力而造成損害或永久變形。 3 主母線和分支母線  3.1 母線材料選用高導電率的銅材料制造，母線橋與主母線具有相同的截面，宜可按用戶要求選用其它材料。
    MNS開關柜主母線支架及母線絕緣材料具有低吸潮特性，在設備使用壽命期間不會降低設備的機械和介電強度。
    MNS開關柜 柜體內所有銅母線均鍍錫，并在母線搭接部位壓花。根據用戶需要宜可在裸露處加套絕緣熱縮套管。
    中性母線N，其電流額定值不小于相母線的50%。
    MNS開關柜輔助回路導線：輔助回路導線選用絕緣電壓不抵于500V，電流回路截面積不小于2.5 mm2、控制回路截面積不小于1.5 mm2、信號回路截面積不小于1.0 mm2 的銅質絕緣導線。導線兩端均標有接線號，每根導線無中間接頭。
    MNS開關柜二次端子排采用額定電壓500 V阻燃型端子排，每個端子排均標以編號。
    保護接地：MNS開關柜開關柜內設貫穿成套裝置全長的接地（PE） 母線，安裝在柜下部，電纜室內的N及 PE母線沖有模數孔，垂直安裝，用絕緣子固定。
    MNS開關柜中性導體N母線截面積可按客戶圖紙要求規定進行選擇。

    裝置的保護接地回路由單獨的保護接地母線和導電的結構件構成。能保證裝置的各裸露導電部件之間以及它們與保護接地回路之間的電氣連續性。
    所有作為隔離帶電導體的金屬隔板均有效接地。
    裝置的框架、電氣設備的金屬外殼以及金屬手動操作機械均有效接地(如果上述部件采用金屬螺栓安裝在已經接地的鍍錫、鍍鋅金屬構件上，則認為已經充分接地)。
