高壓水阻柜是將高壓水阻柜串聯到電機的三相電機定子控制電路中。電機啟動，電機的電機定子電流通過水阻柜使電阻體發熱，溫度升高，電阻降低。當電機啟動電流基本穩定時，電機端電壓升高，從而擴大電機啟動轉矩，保持電機平穩啟動。開機后服務器操作柜資金投入運行，在預留時間內啟動柜機全自動無級退柜。所有服務器機柜運行正常，整個運行過程由PLC控制。水阻柜具有以下特點：

啟動電流穩定。

在電機的整個啟動過程中，一般為額定電壓的2.5～3.5倍，等效電抗不變，等效電阻會隨著轉差率的降低而擴大。電機立即啟動時特性阻抗很小，因此啟動電流很大，約為額定電壓的5～7倍。在電機定子控制電路中串聯可變電阻時，原始等效特性阻抗隨滑差率的降低而增大，而水阻隨插件的燙傷而減小。當兩者相加時，控制電路的總特性阻抗在整個啟動過程中不會發生變化，從而合理保證電機的恒流啟動。

水阻柜軟啟動系統解決了串聯電抗器和自耦變壓器啟動方案造成的功率因數低、母線槽壓降大、對供電系統危害大等問題。與交流電動機調速軟啟動器相比，控制電路簡單，維護方便，客戶技術實力一般，啟動特性優良，可以考慮除塵器電動機的啟動規定，即具有成本效益。

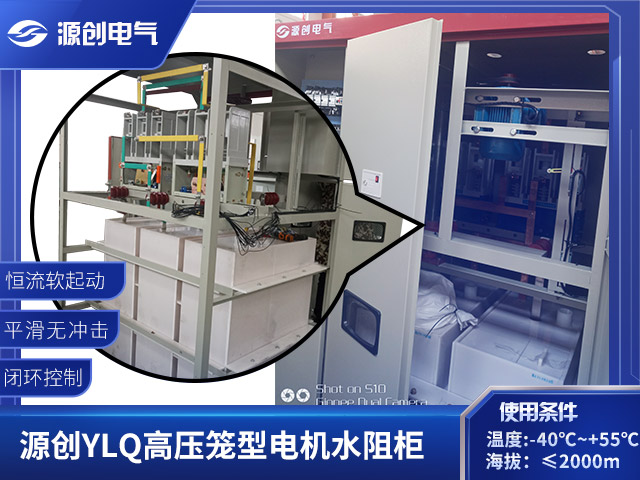

水阻柜主要由以下幾部分組成：儲水箱、極片(轉接極片和靜極片)、傳動系統機構、限位開關機構(限位開關)及相關電氣元件，如汽車?yán)^電器(或PLC)、時間繼電器、交流接觸器、按鈕、顯示燈等按鍵適用于400V、3KV、6kV、10kV各額定電壓，輸出功率范圍為500kw-30000kw繞組交流異步電動機和底壓鼠籠交流異步電動機。與頻敏電阻、軟啟動器、串聯電抗器等其他啟動方式相比，具有啟動功率因數高(因阻性負載)、工程造價低、維護簡潔等特點，可將電機的啟動電流限制在至少為額定電壓的1.3倍，合理降低電機啟動對電網的影響。因此，近年來廣受客戶信賴。
